経験豊富な LED バックライト サプライヤーとして、私は LED バックライトの配光を形成する際に拡散板が極めて重要な役割を果たすことを直接目撃してきました。このブログでは、拡散プレートと配光の複雑な関係を掘り下げ、これらのコンポーネントがどのように連携して幅広い用途に最適な照明ソリューションを作成するかを探っていきます。
LED バックライトの基礎を理解する
LED バックライトは、LCD モニター、テレビ、車載ディスプレイ、看板などのさまざまなデバイスで広く使用されています。従来のバックライト技術に比べて、エネルギー効率が高く、寿命が長く、色精度が向上するなど、多くの利点があります。 LED バックライト システムの中心となるのは、特定の方向に光を放射する発光ダイオード (LED) 自体です。ただし、表示領域全体にわたって均一な照明を実現するには、光を効果的に操作して分配するための追加のコンポーネントが必要です。
拡散板の役割
拡散板はディフューザーとも呼ばれ、LED バックライト システムに不可欠なコンポーネントです。その主な機能は、LED が発する光を散乱および拡散させて、ディスプレイ表面全体に均一かつ均等な光の分布を作り出すことです。これにより、ホットスポットや暗い領域が排除され、より視覚的に魅力的で一貫した画像が得られます。
拡散板の仕組み
拡散板は通常、アクリルやポリカーボネートなどの透明または半透明の材料でできており、光を散乱させるように設計された微細な粒子や構造が含まれています。光が拡散板を通過するとき、これらの粒子または構造により光の方向が複数回変化し、光が全方向に効果的に広がります。拡散の程度は、プレート内の粒子または構造のサイズ、形状、密度を調整することによって制御できます。
拡散板の種類
拡散板にはいくつかの種類があり、それぞれに独自の特性と用途があります。一般的なタイプには次のようなものがあります。
- マットディフューザー:これらのプレートは粗いマットな表面を持ち、光をランダムに散乱させ、高度な拡散を実現します。これらは、バックライト付きの看板やディスプレイなど、柔らかく均一な光が必要な用途でよく使用されます。
- 微細構造ディフューザー:これらのプレートは、光の方向と分布を制御するように設計されたプリズムやレンズなどの一連の微細構造を特徴としています。これらを使用して、特定の領域に光を集中させたり、広角の広がりを作成したりするなど、特定の照明効果を作成できます。
- ホログラフィックディフューザー:これらのプレートは、ホログラフィック技術を使用して、高精度で制御された拡散パターンを作成します。これらは、ハイエンドの LCD モニターやテレビなど、非常に均一で正確な配光が必要なアプリケーションでよく使用されます。
拡散板が配光に及ぼす影響
拡散板の選択は、LED バックライト システムの配光に大きな影響を与える可能性があります。考慮すべき重要な要素は次のとおりです。
- 均一：優れた拡散板は、ディスプレイ表面全体にわたって高度な均一性を提供し、ホットスポットや暗い領域の出現を最小限に抑える必要があります。これは、テレビやモニターなど、一貫した画質が必要なアプリケーションでは特に重要です。
- 輝度：拡散板はバックライト システム全体の明るさにも影響を与える可能性があります。拡散度が高いプレートはより多くの光を散乱させる可能性があり、その結果全体の明るさが低下します。ただし、これは LED の数または強度を増やすことで補うことができます。
- 色温度:拡散板は光の色温度にも影響を与える可能性があります。一部のプレートは特定の波長の光を吸収または反射し、色温度の変化を引き起こす場合があります。アプリケーションの色温度要件と互換性のある拡散プレートを選択することが重要です。
- 視野角:拡散板はバックライト システムの視野角に影響を与える可能性があります。広角拡散パターンを備えたプレートは、さまざまな視野角からより一貫した画質を提供するため、ディスプレイを複数の方向から見る用途に適しています。
LEDバックライトにおける拡散板の応用例
拡散プレートは、以下を含む幅広い LED バックライト アプリケーションで使用されます。
- LCD モニターおよびテレビ:これらのアプリケーションでは、拡散板を使用して均一で均一なバックライトを作成し、画面全体で高画質の画像を保証します。
- 車載用ディスプレイ:拡散板は自動車用ディスプレイに使用され、明るい日光の下でも鮮明な画像を提供します。まぶしさを軽減し、ディスプレイの可読性を向上させるのに役立ちます。
- 標識とディスプレイ:拡散プレートは、バックライト付きの看板やディスプレイで一般的に使用され、柔らかく均一な光を作り出し、メッセージの視認性と魅力を高めます。
- 一般照明:拡散板は、LED パネル ライトやダウンライトなどの一般的な照明用途にも使用でき、より快適で均一に配光された光を作り出すことができます。
アプリケーションに適した拡散プレートの選択
LED バックライト アプリケーション用の拡散板を選択する場合は、均一性、輝度、色温度、視野角の必要なレベルなど、アプリケーションの特定の要件を考慮することが重要です。正しい選択をするためのヒントをいくつか紹介します。
- アプリケーションを理解する:拡散プレートを選択する前に、アプリケーションの特定の要件を理解することが重要です。ディスプレイのサイズと形状、視聴距離、周囲の照明条件などの要素を考慮してください。
- 適切な素材を選択してください:拡散板の材質は、その性能に大きな影響を与える可能性があります。アクリルとポリカーボネートは拡散板によく使用される 2 つの素材ですが、それぞれに独自の長所と短所があります。アクリルは軽量で加工しやすく、優れた光学特性を備えていますが、ポリカーボネートは耐久性と耐衝撃性に優れています。
- 拡散パターンを考えてみましょう。プレートの拡散パターンは、バックライト システムの配光と視野角に影響を与える可能性があります。用途に適した拡散パターンのプレートをお選びください。
- テストと評価:最終的な決定を下す前に、さまざまな拡散プレートをテストして評価することをお勧めします。これにより、さまざまなプレートの性能を比較し、要件に最も適したプレートを選択することができます。
結論
拡散板は、LED バックライト システムの配光において重要な役割を果たします。 LED が発する光を散乱および拡散させることで、ディスプレイ表面全体に均一な照明を生成し、全体的な画質と視覚的魅力を向上させます。用途に合わせて拡散プレートを選択する場合は、均一性、明るさ、色温度、視野角などの要素を考慮することが重要です。適切な拡散プレートを選択することで、LED バックライト システムが特定のニーズに最適な照明ソリューションを提供できるようになります。

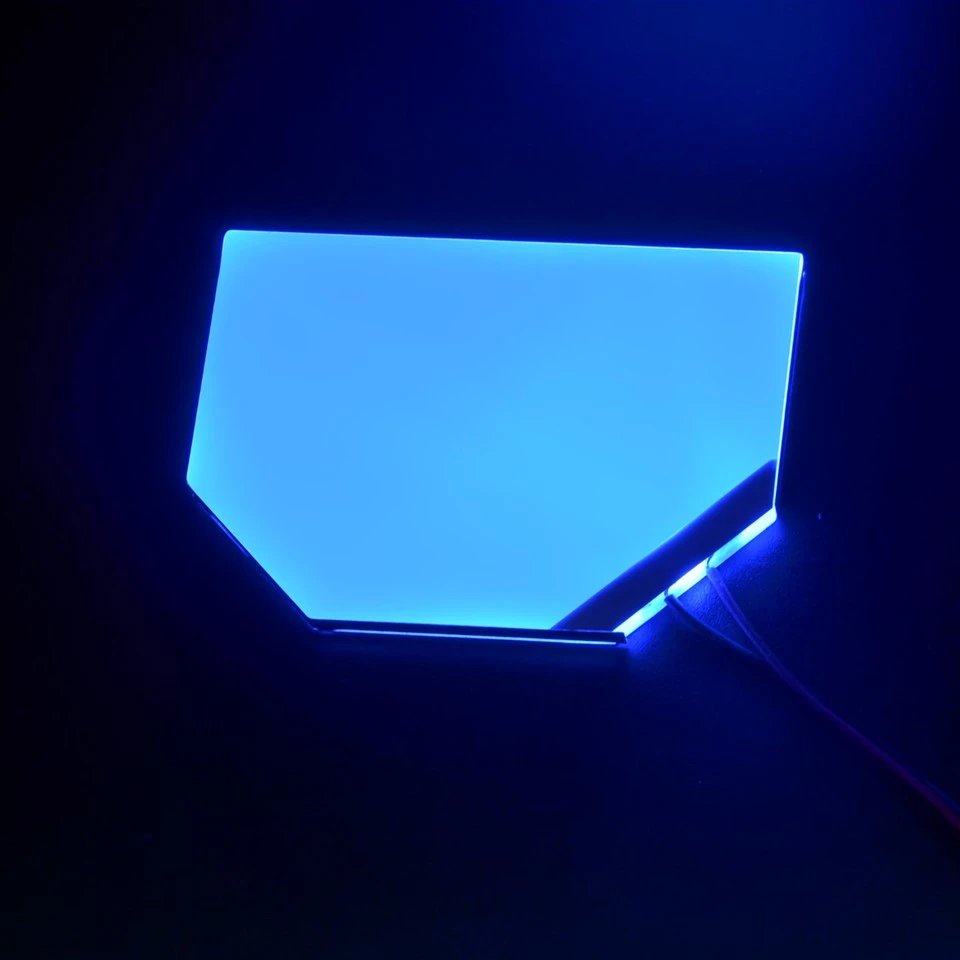

当社についてさらに詳しく知りたい場合は、マルチカラー LED バックライト、LED サイン LED バックライト、 またはLGP パネル LED バックライト製品に関するご質問、拡散板やLEDバックライトシステムに関するご質問などございましたら、お気軽にお問い合わせください。私たちは、お客様のアプリケーションに最適な照明ソリューションを見つけるお手伝いをします。
参考文献
- スミス、J. (2018)。 LED バックライト技術: 原理と応用。ジョン・ワイリー＆サンズ。
- ジョーンズ、A. (2019)。 LEDバックライト用拡散板設計。 Optics Express、27(12)、16892-16903。
- ブラウン、C. (2020)。 LED バックライト技術の進歩。 SPIE 議事録、11375、1137501-1137508。
