TN 液晶パネルのサプライヤーとして、お客様からパネルに関するさまざまな問い合わせを受けることがありますが、よく聞かれる質問の 1 つは、「TN 液晶パネルの厚さはどれくらいですか?」というものです。このブログ投稿では、このトピックを掘り下げて、TN LCD パネルの厚さに影響を与える要因、一般的な厚さの範囲、およびそれがさまざまなアプリケーションにどのように関係するかを調査します。
TN LCD パネルを理解する
TN (Twisted Nematic) LCD パネルは、液晶ディスプレイ技術の一種です。比較的低コストで、応答時間が短く、製造が簡単であるため、広く使用されています。 TN LCD は、2 つの偏光フィルター間の液晶の配向を制御する原理に基づいて動作します。電場が印加されると、液晶がねじれ、液晶を通過する光の偏光が変化し、可視画像が生成されます。
TN LCD パネルの厚さに影響を与える要因
- 基板材料
- TN LCD パネルに使用される基板は通常、ガラスでできています。ガラス基板の厚さは、パネル全体の厚さを決定する上で重要な役割を果たします。ガラス基板を厚くすると機械的安定性が高まりますが、全体の厚みも増加します。たとえば、一部の高耐久性アプリケーションでは、より厚いガラス基板が使用される場合があり、これにより、より軽量なアプリケーションに薄いガラスを使用する場合と比較して、パネルの厚さが増加する可能性があります。
- 液晶層
- 液晶層は、光変調が発生する TN LCD パネルの核となる部分です。この層の厚さは、製造プロセス中に注意深く制御されます。液晶層を厚くするとコントラスト比が向上する場合がありますが、応答時間が長くなる可能性もあります。一般に、液晶層の厚さは数μｍから数十μｍの範囲である。ただし、この小規模な厚さは依然としてパネル全体の厚さに寄与します。
- 偏光フィルター
- 偏光フィルターは液晶層の両側に配置されます。これらのフィルターは通常薄いですが、パネル全体の厚みが増加します。偏光フィルターの品質と種類も厚さに影響を与える可能性があります。高品質の偏光フィルターは、偏光効率を高めるために若干厚くなる場合があります。
- バックライトユニット (該当する場合)
- モニターや一部の産業用ディスプレイで使用されるものなど、バックライトを必要とする TN LCD パネルでは、バックライト ユニットによってかなりの厚みが追加されます。バックライトユニットは、光源（LEDなど）、導光板、拡散シートで構成されます。バックライト ユニットの設計とコンポーネントは大きく異なる可能性があり、その結果、厚さも異なります。たとえば、エッジ照明型バックライト ユニットは一般に、直接照明型バックライト ユニットよりも薄いです。
TN LCD パネルの一般的な厚さの範囲
- バックライトなし TN LCD パネル
- バックライトのない TN LCD パネルは、電卓、時計、単純な携帯端末などのアプリケーションでよく使用され、比較的薄いです。これらのパネルの全体の厚さは約 1 mm から 3 mm の範囲になります。この薄型のプロファイルにより、スペースが限られたデバイスに適しています。たとえば、小型のデジタル時計では、厚さ約 1.5 mm のバックライトなし TN LCD パネルを時計のケースに簡単に組み込むことができます。
- バックライト付き TN LCD パネル
- バックライト付き TN LCD パネルは、コンピュータ モニタや一部の産業用制御パネルなどの大型ディスプレイでよく使用されます。これらのパネルの厚さは、パネルのサイズとバックライト ユニットの設計に応じて大きく異なります。小型のバックライト付きＴＮ ＬＣＤパネル（例えば、小型画面の携帯機器で使用されるもの）は、約３ｍｍから５ｍｍの厚さを有することがある。ノートパソコンの画面にあるような中型のパネルの厚さは 5mm ～ 10mm です。デスクトップモニターで使用されるような大型パネルは、特に輝度と均一性を向上させる高品質のバックライトユニットを備えている場合、厚さが10mmから20mm以上になることがあります。
厚みと用途
- 家電
- スマートフォンやタブレットなどの家庭用電化製品では、薄型 TN LCD パネルが非常に望まれています。メーカーは、これらのデバイスをより持ち運びやすく、見た目も美しくするために、デバイスの厚さを薄くするために常に努力しています。たとえば、一部のスマートフォン メーカーは、デバイス全体を薄く軽量に保つために、厚さ約 3 mm の超薄型 TN LCD パネルを使用しています。
- 産業用途
- 産業用途では、耐久性や信頼性などの他の要素に比べて、TN LCD パネルの厚さはあまり問題にならない場合があります。産業用制御パネルでは、特に明るい環境で使用するために高輝度のバックライトが必要な場合、比較的厚いバックライト付き TN LCD パネルが使用されることがよくあります。ただし、スペースに制約のある産業環境によっては、依然として薄いパネルが好まれる場合があります。
- 車載用ディスプレイ
- 車載ディスプレイは、厳しい安全性と性能要件を満たす必要があります。自動車で使用される TN LCD パネルの厚さは、鮮明な表示を提供することと、ダッシュボード内の限られたスペースに収まることとの間のバランスをとっています。スペースを節約し車両の総重量を軽減するために、より薄いパネルが好まれることが多く、これにより燃費の向上に貢献できます。
当社が提供する製品
当社はTN液晶パネルのサプライヤーとして、お客様の多様なニーズにお応えするため、厚みの異なる幅広い製品を取り揃えております。当社では、スペースが重視される用途に適した、厚さ 1mm のバックライトなし TN LCD パネルを用意しています。当社のバックライト付き TN LCD パネルには、サイズと性能要件に応じてさまざまな厚さがあります。

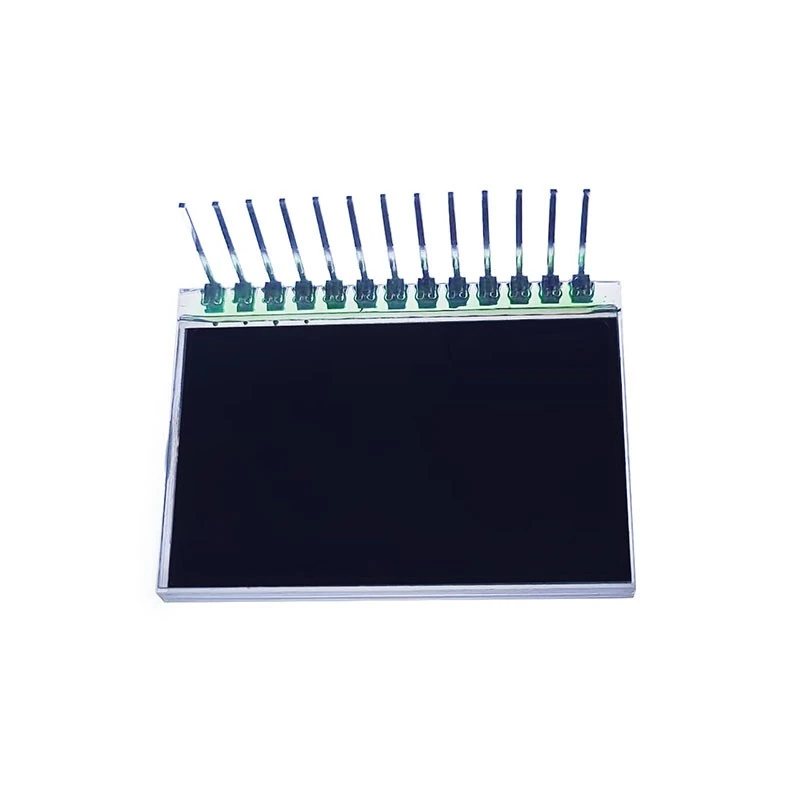

たとえば、私たちのLCD 51093 STNは、家庭用電化製品用途向けにバランスのとれた厚さを備えた高品質 TN LCD パネルです。比較的薄いプロファイルで鮮明なディスプレイを提供します。私たちのHTN 液晶ディスプレイは別のオプションであり、良好なコントラストを提供し、アプリケーションの特定のニーズに応じて厚さをカスタマイズできます。そして私たちのネガ液晶ネガティブモードディスプレイが必要なアプリケーション向けに設計されており、さまざまな使用シナリオに合わせて厚さを調整できます。
結論
TN LCD パネルの厚さは、基板材料、液晶層、偏光フィルター、バックライト ユニットなどの複数の要因の影響を受けます。用途に応じてパネルの厚さに対する要件も異なります。当社はサプライヤーとして、これらの多様なニーズを満たすTN LCDパネルの提供に取り組んでいます。消費者向けデバイス用の薄いパネルが必要な場合でも、産業用アプリケーション用のより堅牢なパネルが必要な場合でも、当社にはお客様にサービスを提供する専門知識と製品があります。
当社の TN LCD パネルにご興味がある場合、またはパネルの厚さに関する特定の要件がある場合は、調達および詳細な打ち合わせについてお気軽にお問い合わせください。お客様のプロジェクトに最適な LCD パネル ソリューションを見つけるために、お客様と協力できることを楽しみにしています。
参考文献
- JL West と ST Wu による「液晶ディスプレイ: スキームと電気 - 光学効果のアドレス指定」。
- 「ディスプレイ技術ハンドブック」KP Pipe、PK Bose、SK Deb編集。
