導入
240*160 モノクロ LCD Spi ディスプレイは、組み込みシステム、産業用制御、家庭用電化製品、その他の分野で広く使用されています。ディスプレイは240×160の解像度を採用しており、鮮明で安定した表示効果を提供し、精細な画像やテキストの表示を必要とするさまざまなデバイスに非常に適しています。

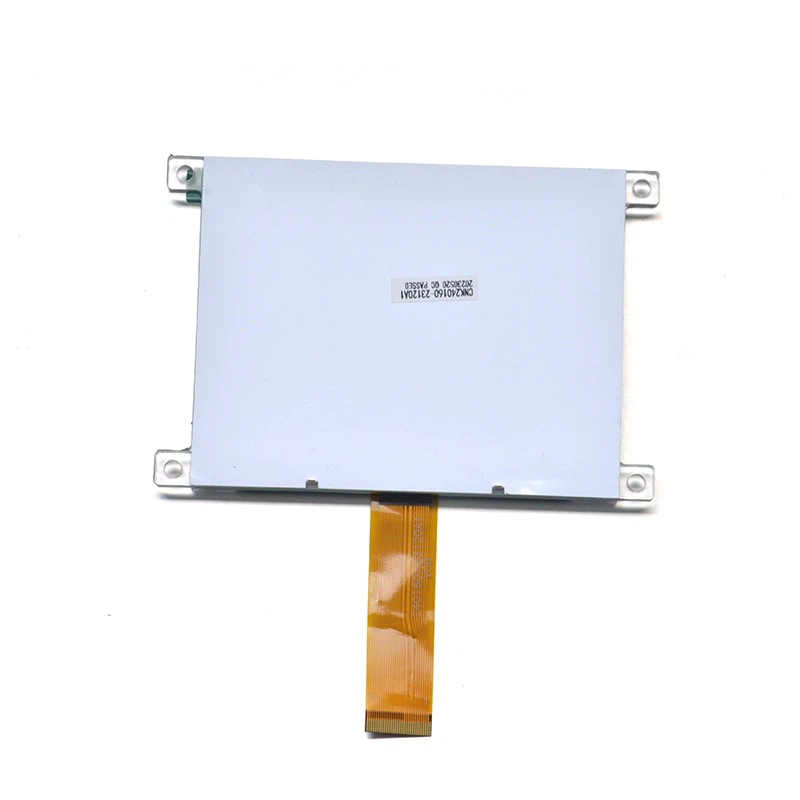

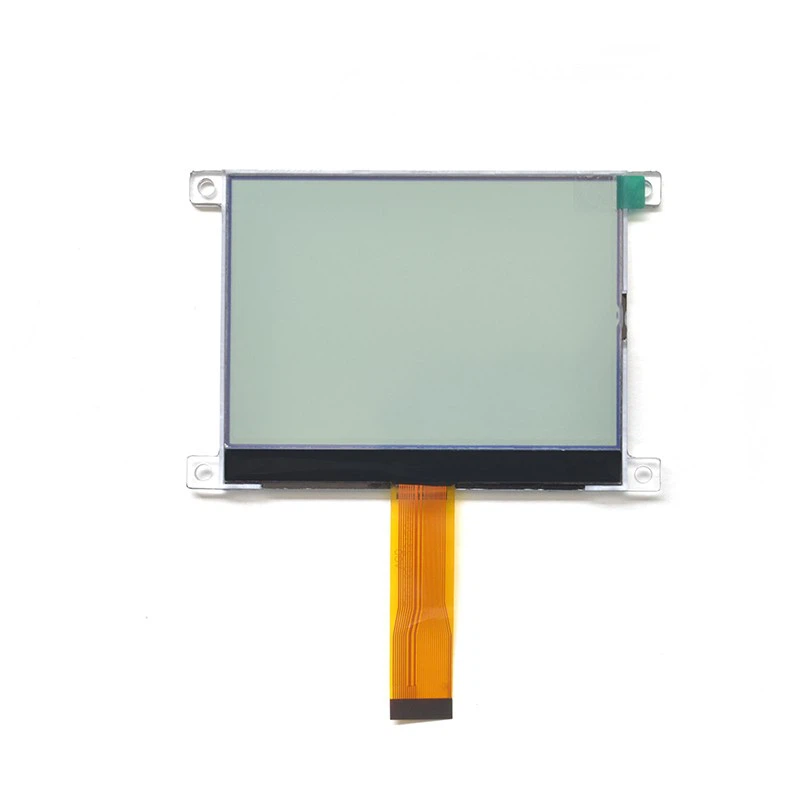

1.製品写真
2.製品の特徴
高解像度ディスプレイ
240*160 モノクロ LCD Spi ディスプレイは最大 240x160 の解像度を備えており、従来の低解像度ディスプレイよりも鮮明で詳細な画像やテキストを表示できます。
広い視野角
当社のディスプレイは、改良された IPS (In-Plane Switching) 技術またはその他の同様の広視野角技術を使用して、液晶分子が複数の角度で比較的一貫した光学特性を維持することを保証し、それにより、さまざまな視野角での色の歪みと輝度の減衰を効果的に低減します。
優れた互換性
当社のディスプレイは強力な互換性を備えており、さまざまな一般的なコントローラーやマイクロプロセッサーをサポートしています。低電力の 8- ビット マイクロコントローラであっても、強力な 32- ビット プロセッサであっても、データ送信や制御操作のためにディスプレイに簡単に接続できます。
組み込みシステムとインテリジェント ハードウェア
240*160 モノクロ LCD SPI ディスプレイは組み込みシステムで広く使用されています。低消費電力と SPI インターフェースの効率的な伝送機能により、マイクロコントローラーやシングルチップ コンピューター システムの理想的なディスプレイ モジュールです。
産業機器および制御盤
産業用オートメーション機器や制御システムにおいて、当社のディスプレイはその高い信頼性と安定性により、各種制御盤や表示モジュールに幅広く採用されております。
医療機器
当社のディスプレイは、医療機器、特にポータブル監視機器、診断機器、健康管理ツールにも広く使用されています。
家電
家電分野では、電子時計、電子タグ、リモコン、ゲーム機など、さまざまな小型家電製品に当社のディスプレイが採用されています。
計器および測定機器
さまざまな計測器や計測機器において、測定データやアラーム情報、動作状態、パラメータ設定などの表示に当社製品が多く使用されています。
4.製品パラメータ（仕様）
|
モジュールサイズ：115(W)×77.8(H)×6.5(T)mm |
表示視野：90(W)×61(H)mm |
|
LCDタイプ:FSTN/ポジティブ/トランスフレクティブ |
視野角:6時 |
|
ドライバーIC:UC1628C |
バックライトドライバータイプ: 電力/3.0+/-0.2V/白 |
|
DC-DC回路:内蔵 |
重量:未定 |
|
ピン |
シンボル |
ピン |
シンボル |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
ノースカロライナ州 |
顧客サービス
よくある質問
Q: 240x160 モノクロ LCD SPI ディスプレイとは何ですか?
A: 回答: 240x160 モノクロ LCD SPI ディスプレイは、水平 240 ピクセル、垂直 160 ピクセルの解像度を特徴とする液晶ディスプレイ (LCD) の一種で、単色 (モノクロ) で画像を表示します。マイクロコントローラーとディスプレイ間のデータ転送にはシリアル ペリフェラル インターフェイス (SPI) 通信プロトコルを使用します。
Q: この表示の文脈における「SPI」は何を意味しますか?
A: SPI (シリアル ペリフェラル インターフェイス) は、マイクロコントローラー (または別のデバイス) とディスプレイ間の高速データ転送を可能にする通信プロトコルです。パラレル通信と比較してピンの数が少ないシリアル インターフェイスを使用するため、GPIO ピンが限られている組み込みシステムに最適です。
Q: モノクロ LCD ディスプレイの利点は何ですか?
A: モノクロ LCD ディスプレイは、カラー ディスプレイに比べて製造が簡単で安価です。消費電力が少なく、コントラストが高く読みやすいため、組み込みシステムの基本的なテキストや単純なグラフィック表示など、色が必要ないアプリケーションに最適です。
Q: 240x160 モノクロ LCD SPI ディスプレイの一般的な使用例は何ですか?
A: このタイプのディスプレイは、デジタル時計、ステータス インジケーター、小型コントロール パネルなど、単純なグラフィックスやテキストを表示する必要がある低電力組み込みシステム、ポータブル デバイス、医療機器、産業用アプリケーション、DIY プロジェクトでよく使用されます。 。
Q: 240x160 の解像度は画質にどのような影響を与えますか?
A: 解像度 240x160 のディスプレイでは、クリアなテキストと基本的なグラフィックスを表示できますが、画質は高解像度のカラー ディスプレイほど精緻ではありません。高解像度のビジュアルよりもシンプルさと明瞭さが重要なアプリケーションには十分です。
Q: 240x160 モノクロ LCD SPI ディスプレイでグラフィックスを表示できますか?
A: はい、240x160 モノクロ LCD SPI ディスプレイはアイコン、ロゴ、図形などの単純なグラフィックを表示できますが、そのモノクロの性質により、単純な白黒またはグレースケールのグラフィックに限定されます。複雑な画像やフルカラーのグラフィックスは、このディスプレイには適していません。
Q: 240x160 モノクロ LCD SPI ディスプレイの標準的な消費電力はどれくらいですか?
A: 消費電力はディスプレイの明るさや使用状況などの要因によって異なりますが、一般にモノクロ LCD ディスプレイはカラー ディスプレイに比べて電力要件が低くなります。通常、バックライト設定に応じて 5 ～ 30 mA を消費するため、バッテリ駆動のアプリケーションに適しています。
