1.製品紹介
1602 LCD は、さまざまな電子機器や組み込みシステムで広く使用されている一般的なキャラクター LCD モジュールです。その名前「1602」は、ディスプレイが 16 列 2 行の文字を表示できることを意味します。 1602 LCD モジュールは、そのシンプル、実用的、安定性、信頼性の高い特性により、さまざまな電子機器や組み込みシステムで広く使用されています。
2.製品の特徴
低消費電力:1602Cob 表示画面は液晶ディスプレイ技術を採用しており、消費電力が低く、電子機器の長期使用に適しています。
文字表示:数字、文字、記号などの固定形式のテキスト情報を鮮明に表示するのに適しています。
シンプルなコントロール:標準のパラレルまたはシリアルインターフェイスを使用して制御し、さまざまなマイクロコントローラーや組み込みシステムと簡単に接続できます。
安定性と信頼性:シンプルな構造、安定性と信頼性が高く、産業環境での長期動作要件に適しています。
価格も比較的安く、コストパフォーマンスが高い。ただし、表示できる文字数や行数は限られているため、複雑なグラフィック表示には適していません。
1602LCM は次の分野で広く使用されています。
家庭用電化製品:電卓、電子時計、その他の小型電子機器など。
産業用制御:さまざまな産業用機器や装置の状態表示や操作インターフェースに使用されます。
組み込みシステム:組み込み開発プラットフォーム上の情報表示モジュールとして、システムのステータスやデバッグ情報などを表示するために使用されます。
4.要件
1602 LCD 画面の正常な動作と最適な表示効果を確保するには、次の使用要件に注意する必要があります。
電源電圧:特定のモデルに応じて、通常は 3.3V または 5V であり、コントローラのレベルと一致することを確認する必要があります。
制御インターフェース:パラレル インターフェイス (通常、複数の制御ピンが必要) またはシリアル インターフェイス (制御ピンは節約されますが、速度が遅い) など、使用されている制御インターフェイスを確認します。
環境条件:LCD ディスプレイの効果や寿命への影響を避けるため、高温、多湿、ほこりの多い環境に長期間さらさないでください。

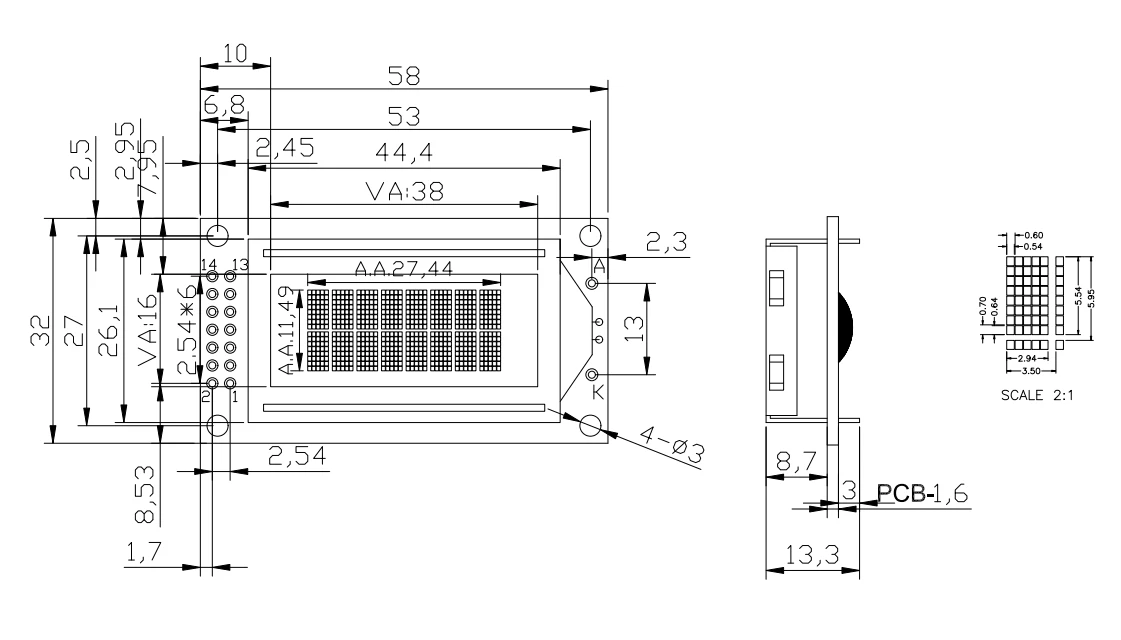

5.製品パラメータ（仕様）
|
モジュールサイズ:58..5X32.5X13.3mm |
ディスプレイ表示領域:38X16mm |
|
液晶タイプ:STN/ポジティブ/半透過型 |
視野角:6時 |
|
ドライバIC：ST7920または同等品 |
バックライトドライバータイプ:パワー/3.1V/HITE |
|
DC-DC回路:内蔵 |
重量:未定 |
|
ピン |
シンボル |
|
|
1 |
対 |
|
|
2 |
VDDの |
|
|
3 |
ヴォー |
|
|
4 |
RS(ラトリー) |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1の |
|
|
9 |
DB2の |
|
|
10 |
DB3の |
|
|
11 |
DB4の |
|
|
12 |
DB5 |
|
|
13 |
DB6の |
|
|
14 |
DB7の |
|
|
15 |
A |
|
|
16 |
K |
