導入
2桁の7セグメントLEDは、カウンター、温度計、メーター、電子時計などのさまざまな電子機器で広く使用されている一般的なデジタル表示コンポーネントです。この製品は、さまざまな数字を通じて0〜9を表示します。 7本のLEDチューブを組み合わせたもの。シンプルな構造でさまざまなデジタル表示ニーズに対応します。

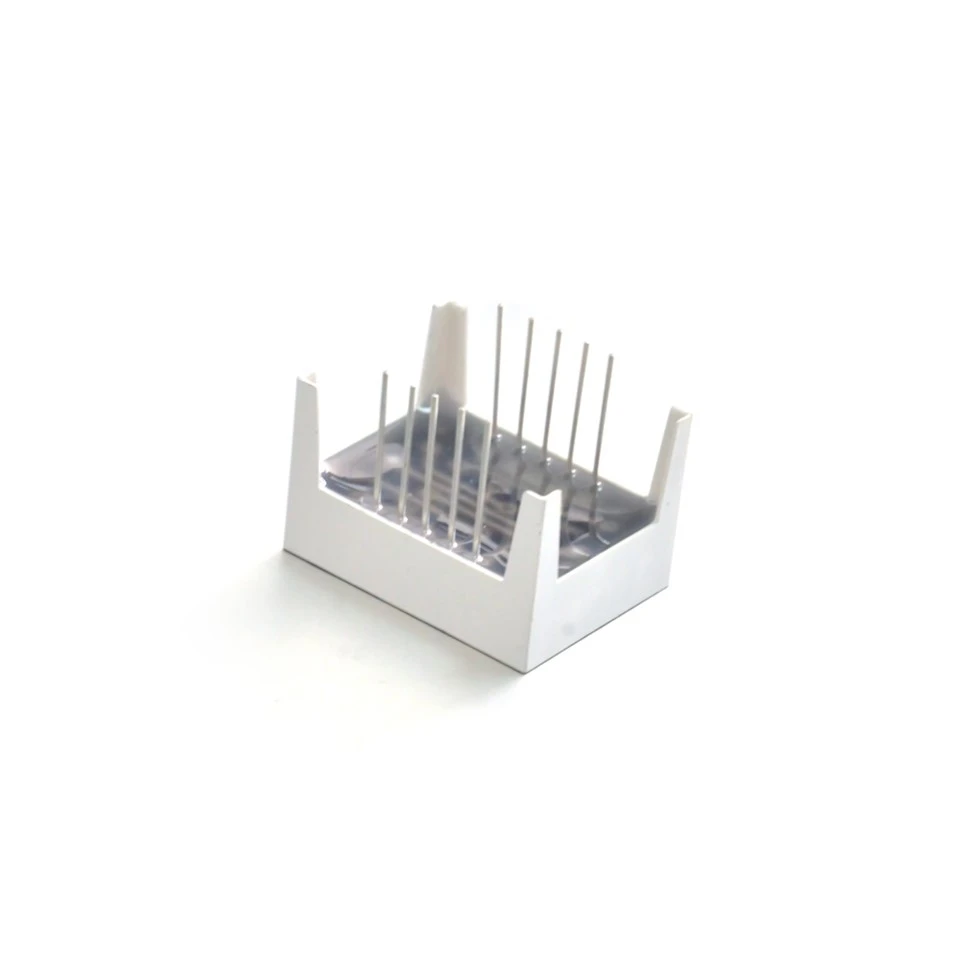

1.製品写真
2.製品の特徴
高輝度ディスプレイ
2 桁の 7 セグメント LED は、通常 1500-2000mcd の輝度範囲の高輝度 LED 発光ダイオードを使用します。従来の LCD と比較して、LED ディスプレイは、強い光や暗い環境でもより鮮明で明るい表示効果を提供できます。
優れた互換性
当社の製品は、TTL、I2Cなどのさまざまなインターフェース方式をサポートしており、ユーザーが実際のニーズに応じて接続および制御するのに便利です。同時に、ユーザーは個別のニーズに合わせてプログラミングを通じて表示コンテンツをカスタマイズすることもできます。
長寿命
当社製品の平均故障間隔 (MTBF) は 40,000 時間を超えています。これは、通常の使用条件下では、ユーザーは 5 年以上の安定した動作が期待できることを意味します。通常のLED製品と比較して、このインジケーターは約25％増加しました。
デジタル計数と表示
2 桁の 7- セグメント LED ディスプレイは、カウンタ、流量計、タイマーなど、数値を表示する必要があるデバイスで広く使用されています。
電子楽器
さまざまな電子機器の中でも、電圧、電流、温度などのデータを表示するために当社のディスプレイは広く使用されています。
家電製品
当社の LED ディスプレイは家電製品にも広く使用されています。たとえば、電子レンジ、冷蔵庫、エアコンなどの家電製品では、動作状況や温度設定、タイマーなどの情報を表示するためによく使用されます。
カーエレクトロニクス
当社の製品は、車速、燃料レベル、温度などの情報を表示するために、自動車エレクトロニクスの分野でも広く使用されています。
よくある質問
Q: 2桁7セグメントLEDとは何ですか?
A: 2 桁 7 セグメント LED ディスプレイは、数字 (0-9) を表示するように配置された 7 つの個別の LED セグメントの 2 セットで構成されます。各桁は、特定のセグメントを点灯することで数値を表示するように制御でき、2 桁の数字を使用して 2 桁の数値を表示します。
Q: 2 桁の 7 セグメント LED はどのように機能しますか?
A: 2 桁の 7 セグメント LED ディスプレイは、各桁の特定のセグメントをオンにして数字を形成することによって機能します。各桁は 7 つのセグメントで表され、これらのセグメントの組み合わせにより、0 から 9 までの任意の桁を表示できます。2 つの桁は、通常は多重化によって個別に制御されます。
Q: 2 桁 7 セグメント LED ディスプレイの用途は何ですか?
A: 2 桁の 7 セグメント LED ディスプレイは、デジタル時計、カウンタ、電圧計、温度計、および数値の読み取りを必要とするその他のデバイスなど、2 桁の数値を表示する必要があるアプリケーションで一般的に使用されます。
Q: 2 桁 7 セグメント LED のセグメントはどのように制御されますか?
A: 2 桁の 7 セグメント LED の各セグメントは、(ディスプレイが共通アノードか共通カソードかに応じて) アノードまたはカソードに電圧を印加することによって制御されます。コントローラーまたはマイクロコントローラーは、適切なセグメントをオンにして目的の桁を形成することによって LED を駆動します。
Q: コモンアノードとコモンカソードの 2 桁 7 セグメント LED の違いは何ですか?
A: 共通アノード 2 桁 7 セグメント LED では、すべてのセグメントのアノードが共通のピンに接続されており、対応するカソードに低電圧を印加することで桁が点灯します。コモンカソードディスプレイでは、すべてのセグメントのカソードが共通のピンに接続されており、対応するアノードに高電圧を印加することで数字が点灯します。
Q: 2 桁の 7 セグメント LED ディスプレイにおける多重化とは何ですか?
A: マルチプレキシングは、2 桁の 7 セグメント LED ディスプレイの両方の桁を高速に切り替えることで制御する技術です。各桁は短時間オンになりますが、この切り替えは非常に高速に行われるため、人間の目では両方の桁が連続的に点灯しているように認識され、ちらつきが防止されます。
Q: 2桁7セグメントLEDの明るさはどのように制御されますか?
A: 2桁7セグメントLEDディスプレイの明るさは、各セグメントに流れる電流を調整することで制御されます。通常、パルス幅変調 (PWM) は、LED に送信される信号のデューティ サイクルを調整することで明るさを制御するために使用されます。
Q: 2 桁の 7 セグメント LED を駆動するにはどのような種類の回路が必要ですか?
A: 2 桁の 7 セグメント LED を駆動するには、マイクロコントローラーまたは専用のディスプレイ ドライバー回路が必要です。ドライバーは多重化を通じて各桁を制御し、各桁の正しいセグメントが点灯するようにします。多くの場合、セグメントに必要な大電流を切り替えるために、トランジスタまたはドライバ IC が使用されます。
Q: 2 桁の 7 セグメント LED に必要な標準的な電圧と電流はどれくらいですか?
A: 2 桁の 7 セグメント LED は、LED の色 (赤、緑、黄色など) に応じて、通常、約 1.8V ～ 3.2V の順方向電圧で動作します。セグメントごとに必要な電流は通常約 10mA ～ 20mA ですが、合計電流は同時に点灯するセグメントの数によって異なります。
Q: 2 桁の 7 セグメント LED ディスプレイを使用する利点は何ですか?
A: 2 桁 7 セグメント LED ディスプレイの利点には、シンプルさ、低コスト、使いやすさ、低消費電力が含まれます。鮮明で読みやすい数値表示を提供し、小型でコンパクトな数値表示が必要なアプリケーションでよく使用されます。
.
